基于NX的模具设计加工自动化解决方案

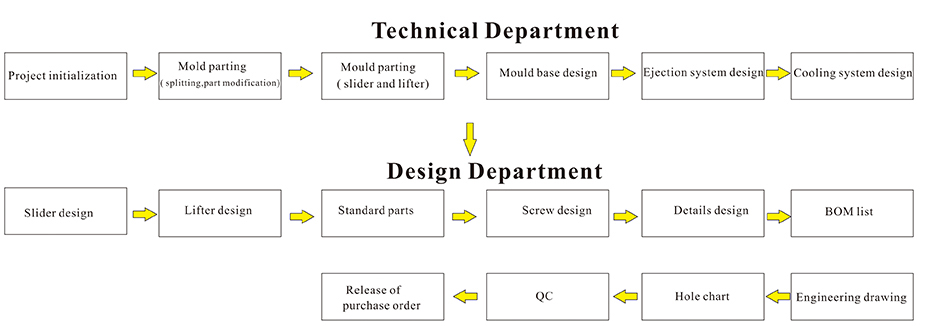

标准件

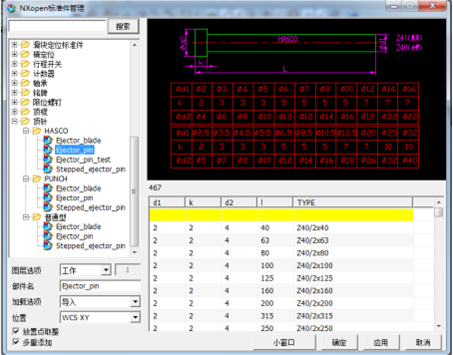

该功能提供了很好的UG标准件管理平台,用户可以随意添加/删除标准件,可以随意添加/删除文件夹。标准件库的路径为环境变量"NXOPEN_STD_DIR"所指路径,默认为NXOPEN目录下Ugstd文件夹。

支持中文路径及中文部件名
支持参数化标准件及非参数标准件
支持装配与非装配模式
支持预览标准件图形
7种标准件定位方式
放置点取整、正交、坐标跟踪等多个快捷键控制
标准件可绕XYZ轴再旋转

位置(定位方式):
1.   NULL(绝对坐标)
2.   WCS(相对坐标)
3.   WCS XY(相对坐标偏移XY值)
4.   POINT(选点)
5.   POINT XY(选点偏移XY值)
6.   PLANE XY(平面上的点偏移XY值)
7.   PLANE POINT(平面上的点)

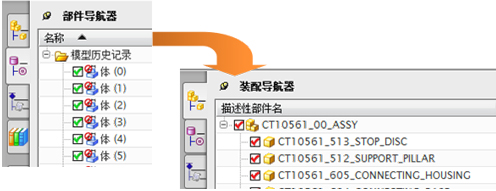

创建装配

该功能是用于"硬砍式模具设计"专门研发的。能迅速完成零件的装配,零件名称输入及归类,更好的提升了模具设计的工作效率。

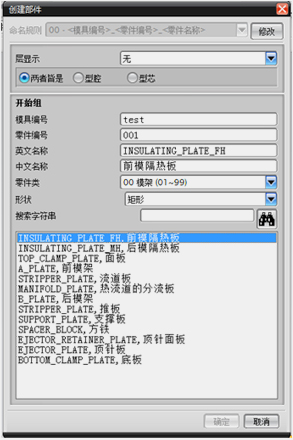

15种命名规则
开放式零件名称库,统一企业命名标准
零件名称归类(模架类、镶件类。。。)
零件名称可附带默认属性
零件编号智能控制,无需用户考虑
支持中文拼音首字母搜索零件名称(如:前模架,搜"QMJ")
支持零件形状定义

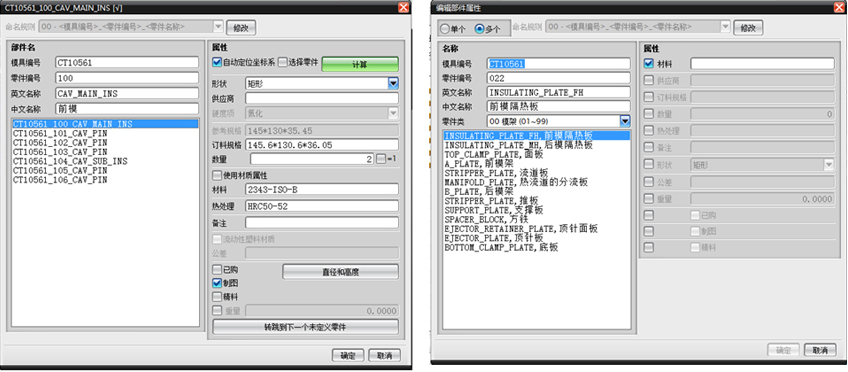

定义部件属性、编辑部件属性

在出BOM之前,定义部件属性
根据供应商格式化尺寸规格
根据材质自动加热处理余量
智能计算零件尺寸(方形、圆形、顶针特殊规格等)
倾斜的零件也可以自动计算尺寸


创建装配

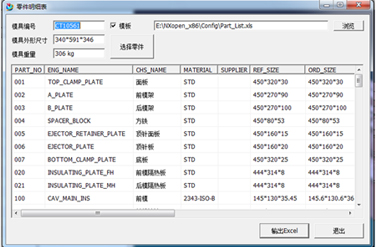

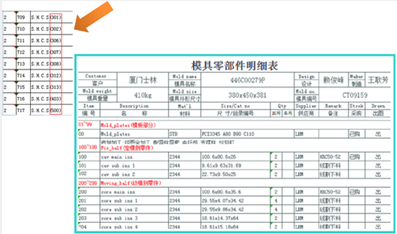

该功能能够迅速的计算零件的清单以及一键式输入Excel文档。设计师最关心的功能!

用户可以自定义输出信息,一切掌握在你手中。。。


在BOM中,螺丝附属于那个零件得到清晰表达。

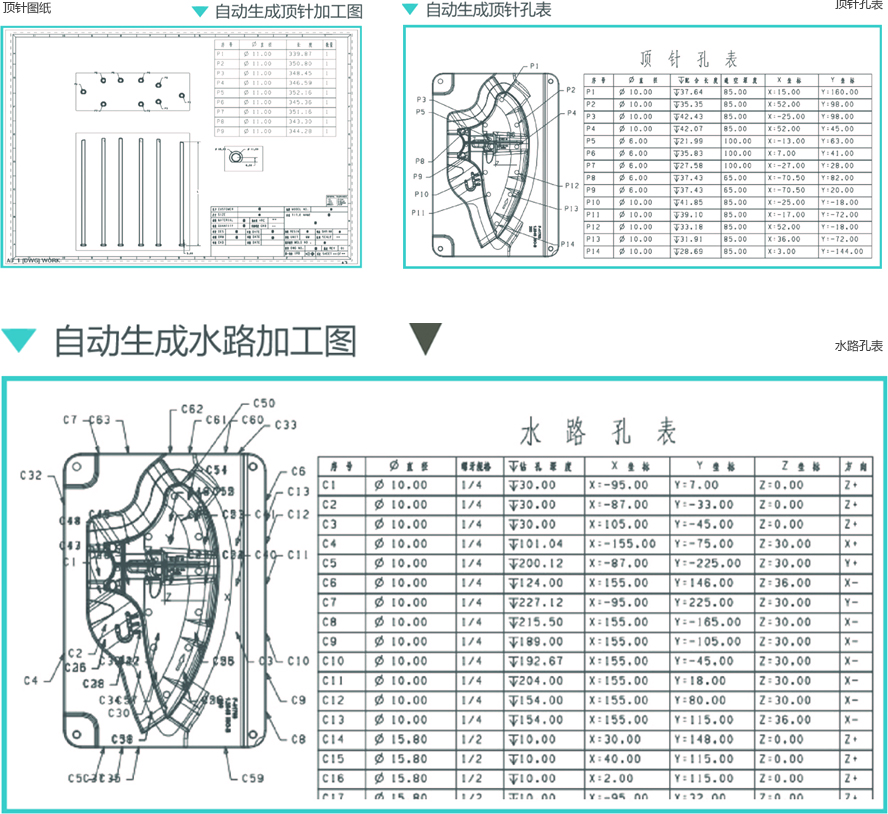

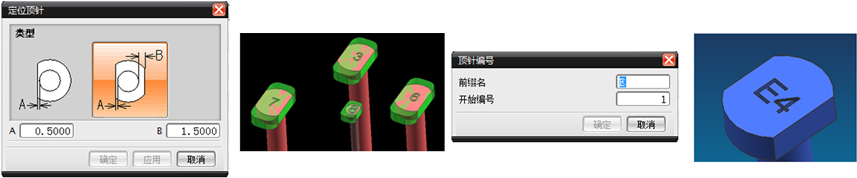

自动根据 顶针胶位面切顶针止转,并创建顶针挂台毛胚体。

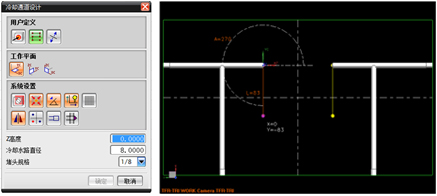

史上最快的水路设计功能,支持正交模式、镜像点模式、角度取整、点位取整、同步模式。。。不管什么角度,都能保证堵头深度,各种模式快捷键支持。

贯通体:设计冷却管道时穿透整个目标体
  捕捉:捕捉坐标的整数点(坐标取整)
角度取整:设计冷却管道时角度为整数
正交:设计冷却管道时角度为90度正交
栅格:设计冷却管道时用来参考用
镜像模式:通过坐标进行左右镜像设计冷却管道
点镜像:通过点进行镜像设计冷却管道
增加堵头:增加冷却管道的堵头
延伸:延伸冷却管道的钻头长度)




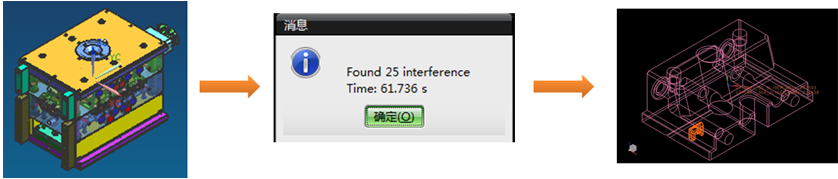

检查模具装配是否存在干涉,如存在干涉,将干涉的零件位置输出图片

颜色工具

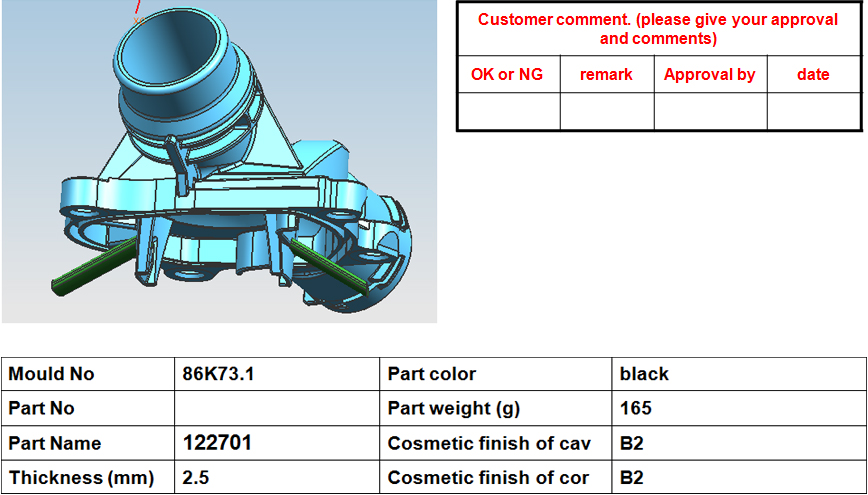

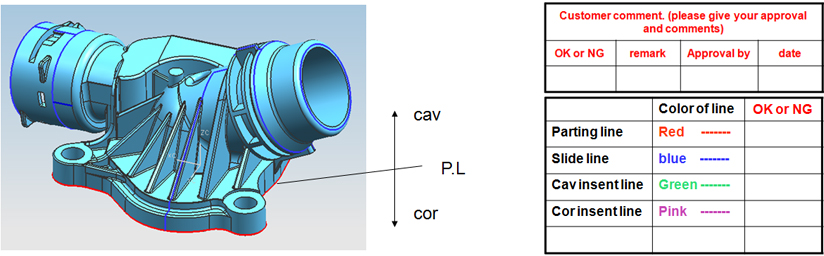

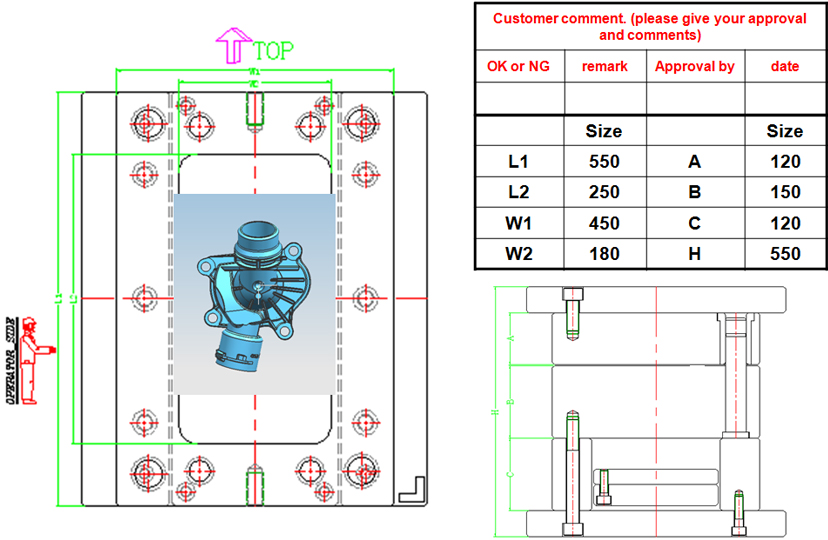

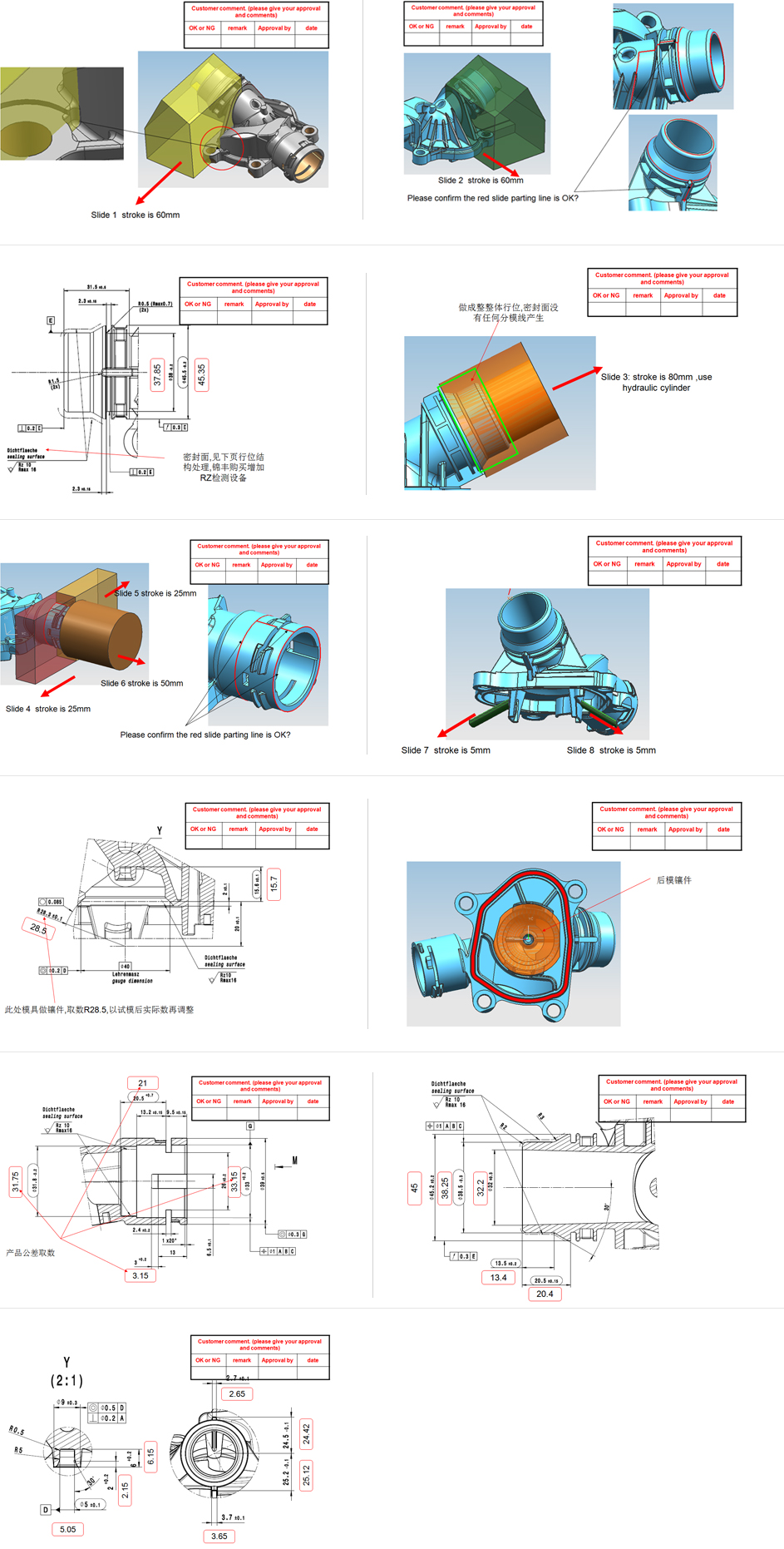

模具设计系统

公差标注

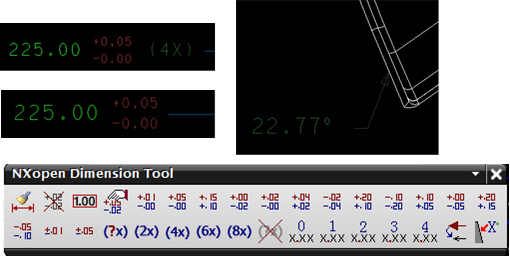

尺寸格式刷:类似CAD软件中的格式刷
快速标注公差、附加文本、控制尺寸精度(保留小数点几位数)
自动调整箭头大小
边的角度标注

气泡标注

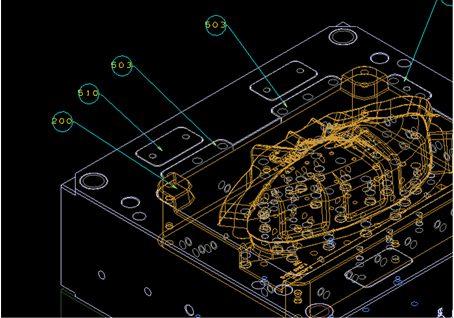

在装配图中自动标注气泡(零件编号)

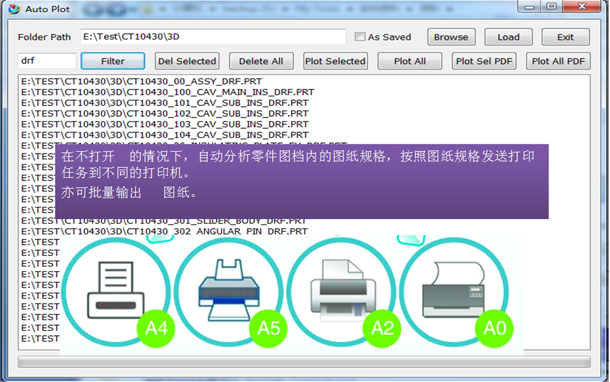

批量打印
